کارتریج لیزری قلب تپنده پرینترهای لیزری است و تمامی فرآیند انتقال تصویر و متن روی کاغذ، درون این قطعه مهندسیشده اتفاق میافتد. شناخت دقیق اجزا و نحوه عملکرد این قطعه، به شما در درک بهتر پرینتر و کاهش چشمگیر هزینههای نگهداری و تعمیرات کمک میکند.
تفاوت اصلی با پرینترهای جوهرافشان و تکنولوژی پودر تونر
مهمترین تفاوت پرینترهای لیزری با مدلهای جوهرافشان در ماده مصرفی آنهاست. پرینترهای لیزری به جای جوهر مایع، از مادهای به نام تونر (Toner) استفاده میکنند. بزرگترین مزیت تونر این است که کاملاً خشک است و برخلاف جوهر، حتی در صورت خاموش بودن پرینتر برای ماههای متوالی، هرگز مسدود یا خشک نمیشود.
در پرینترهای لیزری قدیمیتر، تونر صرفاً از پودر کربن خردشده تولید میشد. اما امروزه با پیشرفت تکنولوژی، تونرهای مدرن از ذرات پلیمری و موم (Wax) ساخته میشوند که در فرآیندهای شیمیایی با اندازه و شکل کاملاً یکدست رشد یافتهاند. این ساختار پلیمری باعث میشود تونر در دمای مشخصی (حداقل ۲۰۰ درجه سانتیگراد) ذوب شود که نتیجه آن افزایش سرعت پرینتر، کاهش هزینه هر برگ چاپ و کیفیت فوقالعاده متون است.

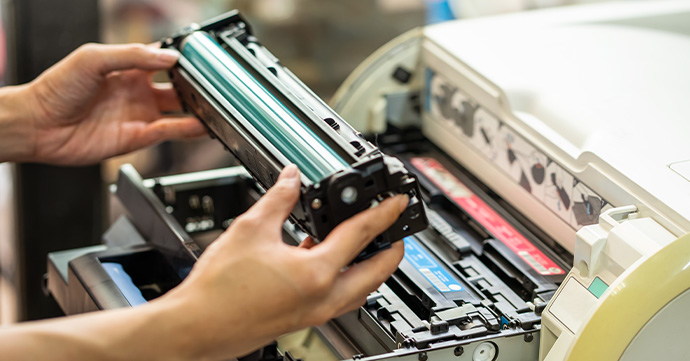

آناتومی کارتریج: بررسی تخصصی قطعات داخلی پیش از بررسی قطعات، باید به یک نکته مهم ساختاری توجه کرد: در برخی از پرینترهای لیزری (مانند پرینترهای ردهپایین و میانرده)، کارتریج تونر و قطعه درام به صورت یکپارچه تولید میشوند و با هم نیاز به تعویض دارند. اما در برخی دیگر از دستگاهها (نظیر بسیاری از پرینترهای برند برادر یا دستگاههای سازمانی)، کارتریج تنها وظیفه نگهداری پودر را دارد و یونیت درام (Drum Unit) به صورت یک قطعه کاملاً مجزا روی پرینتر نصب میشود.
قطعات اصلی درگیر در فرآیند چاپ عبارتند از:
- درام (OPC Drum): استوانهای حساس به نور که تصویر را از لیزر دریافت کرده و تونر را به کاغذ منتقل میکند. این قطعه حیاتیترین نقش را در کیفیت چاپ دارد.
- مگنت رولر (Magnetic Roller): غلتکی مغناطیسی که پودر تونر را به صورت یکنواخت جذب کرده و به درام میرساند.
- فوم رول (PCR): غلتکی اسفنجی که وظیفه پاکسازی بار الکتریکی قبلی و باردار کردن مجدد سطح درام را بر عهده دارد.
- بلید (Wiper/Doctor Blade): تیغههایی که ضخامت تونر روی مگنت را تنظیم کرده و تونر اضافه را از سطح درام پاک میکنند تا چاپ بعدی کثیف نشود.
- چیپست هوشمند (Smart Chip): یک تراشه الکترونیکی تعبیهشده روی کارتریج که وظیفه شمارش تعداد صفحات چاپشده را بر عهده دارد. این چیپستها معمولاً برای محدود کردن سقف چاپ یک کارتریج طراحی شدهاند. در بسیاری از موارد، با رسیدن شمارنده به حد نصاب، چیپست دستور توقف چاپ را صادر میکند؛ حتی اگر مخزن همچنان دارای پودر باشد. در زمان شارژ مجدد، این قطعه باید تعویض یا ریست شود.
- مخزن ضایعات (Waste Bin): بخشی که پودرهای اضافه و مصرفنشده از روی درام به آنجا منتقل میشوند.

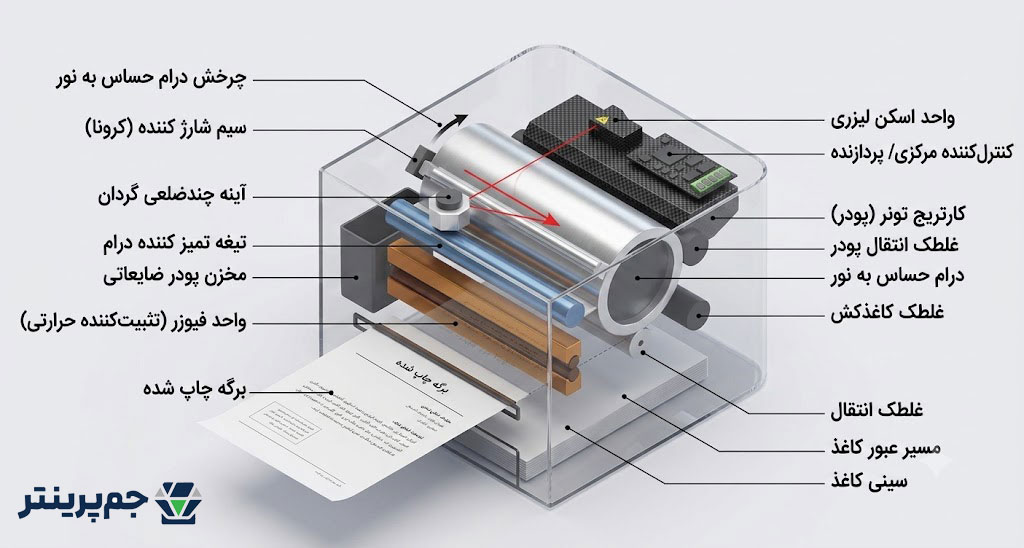

مکانیزم چاپ: کارتریج دقیقاً چگونه کار میکند؟
فرآیند چاپ در پرینترهای لیزری یک عملیات سریع فیزیکی است که در چند مرحله متوالی انجام میشود:
- باردار شدن: فوم رول، سطح استوانه درام را با الکتریسیته ساکن میپوشاند.
- تابش لیزر: واحد لیزر، الگوی متن یا تصویر را روی سطح درام میتاباند. نقاطی که لیزر به آنها برخورد میکند، تغییر بار میدهند.
- جذب تونر: مگنت رولر پودر تونر را منحصراً به نقاطی از درام که توسط لیزر تغییر بار دادهاند، میچسباند.
- انتقال به کاغذ: کاغذ با عبور از زیر درام، پودرها را جذب میکند. لازم به ذکر است که در پرینترهای لیزری رنگی، از چهار کارتریج مجزا شامل رنگهای فیروزهای، ارغوانی، زرد و مشکی (CMYK) استفاده میشود. در این دستگاهها قطعهای به نام تسمه انتقال (Transfer Belt) وجود دارد که کاغذ را حرکت داده و فرآیند انتقال رنگها را به دقت مدیریت میکند.
- تثبیت (Fusing): کاغذ از بین غلتکهای داغ به نام فیوزر (Fuser) عبور میکند تا ذرات پلاستیکی و پلیمری تونر ذوب شده و برای همیشه در بافت کاغذ تثبیت شوند.
عیبیابی اولیه: ارتباط مشکلات چاپ با قطعات کارتریج
شما با مشاهده خروجی چاپ میتوانید قطعه معیوب را به راحتی تشخیص دهید:
- خطوط و نوارهای سیاه عمودی: این مشکل مستقیماً به خرابی، خطافتادگی یا ساییدگی روکش درام مربوط میشود.
- کمرنگی یکدست در کل صفحه: معمولاً نشانه اتمام پودر تونر است. در صورت پر بودن مخزن، افت کیفیت مگنت رولر مقصر اصلی است.
- سایهانداختن (Ghosting) و تکرار تصویر: ناشی از خرابی فوم رول یا ناتوانی بلید در پاکسازی کامل درام است.
در صورت بروز هر یک از این مشکلات، نیازی به تهیه کارتریج آکبند نیست. با سرویس اصولی کارتریج و تعویض قطعات مستهلک توسط تیم فنی جم پرینتر، دستگاه شما مجدداً با کیفیتی استاندارد کار خواهد کرد.
سوالات متداول (FAQ)
آیا پودر کارتریج لیزری در صورت عدم استفاده خشک میشود؟
خیر. تونر از ذرات جامد و میکروسکوپی پلیمر تشکیل شده و کاملاً فاقد رطوبت است. به همین دلیل برخلاف جوهر، تحت هیچ شرایطی خشک نخواهد شد.
ظرفیت چاپ یک کارتریج لیزری استاندارد چقدر است (Page Yield)؟
تولیدکنندگان کارتریج ظرفیت محصولات خود را بر اساس یک استاندارد جهانی به نام ISO/IEC 19752 محاسبه و اعلام میکنند. بر اساس این استاندارد، عدد اعلامشده برای ظرفیت یک کارتریج (مثلاً ۲۰۰۰ برگ)، بر مبنای پوشش ۵ درصدی از یک برگه A4 محاسبه میشود. پوشش ۵ درصد، معادل چاپ یک نامه متنی ساده و بدون اشکال گرافیکی، جداول پررنگ یا لوگوهای بزرگ است.
